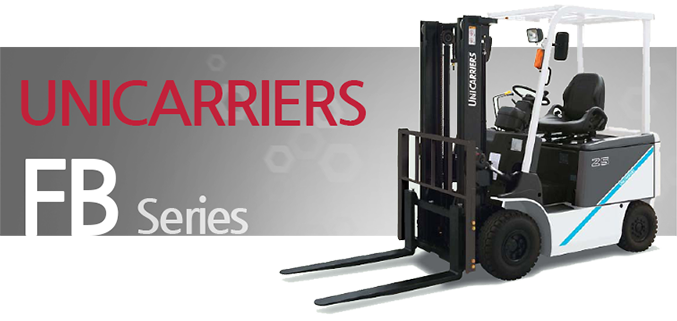

RX-Series FB-Series

전동지게차 좌승식

  • 경제성

    3가지의 파워 출력 모드 특정 운전 또는 부하작업에 알맞게 전원출력 모드 "S", "P", "E" 중 하나를 선택 경제성과 생산성 향상에 기여

  • 안전성

    운전자가 좌석에서 벗어날 때 자동적으로 주행과 하역조작 기능이 잠기는 인터로크 기능

  • 편리한 작업성

    어떤 위치에서도 포크 끝 부분이 잘 보이도록 넓은 시야를 보장하는 마스트 안전하고 신속한 작업이 구현 가능한 낮은 대시보드

  • 간편한 유지관리

    쉽고 빠르게 배터리를 유지 보수 할 수 있도록 댐퍼가 있는 전면 개방 가능한 배터리 칸

    친환경적 및 경제성

  • 소프트 랜딩 시스템

    ※단 한번의 충전으로도 장시간 사용 가능한 배터리 (EPS옵션지게차) 고효율 AC 모터를 장착하여 단 한번의 충전으로도 장 시간(9시간) 사용 가능
    스위치백, 엑셀오프, 브레이크 재생으로 다양한 브레이크 재생기능 구현
    (이는 EPS옵션이 장착된 FB15 지게차를 P조작 모드에서 55% 사용량으로 하여 측정)

    ※ 자동 전원 차단 운전자가 자리를 뜨거나 일정시간 조작을 안할 시 자동적으로 전원공급장치가 꺼지는 기능
    배터리 전류 낭비 방지 및 운전자가 지게차에 왔을때 발생할 수 있는 잠재적 사고 예방

  • 새로운 타입의 AC 모터

    향상된 조작 능력과 저렴한 유지비용을 위하여 장착된 AC모터가 주행과 리프트 시스템에 적용

  • 소비전력량과 배터리 잔량을 나타내는 읽기쉬운 LCD패널

    시간당 전력 소비량을 나타내는 다기능 LCD 패널은 에너지절약을 위해 한눈에 지게차 전력소모를 확인 가능

  • 에너지 절약을 의미하는 리제네레이션(재생)

    재생브레이크, 엑셀오프, 스위치백으로 효과적인 브레이크 재생을 구현 운전자의 피로를 줄여 주는 단축된 스위치백 시간과 거리

  • 3가지의 파워 출력 모드

    특정 운전 또는 부하작업에 알맞게 전원출력 모드 "S", "P", "E" 중 하나를 선택 경제성과 생산성 향상에 기여

    • 편의성 및 제어성

  • 안전한 의자

    양 쪽의 받침대가 운전자를 보호하며 운전자의 신체 구조에 맞게 각도를 조정할 수 있어 피로를 덜어주는 인체공학적 의자

  • 조정 가능한 핸들 각도

    운전자의 기호에 따라 조정 가능한 핸들 각도 효과적인 운전으로 피로를 감소

  • 통합된 방향지시등과 전등스위치레버

    방향지시등과 전등스의치가 하나의 유닛으로 통합되어 핸들이 원위치로 돌아올 시 자동으로 중립상태가 되는 기능 작업장 뒷편에서도 시야에 잘 들어 오게끔 오버헤드가드에 설치된 후면 라이트

  • 동급에서 가장 압축된 지게차 본체

    좁은 작업장에서 높은 작업효율을 제공하는 1800mm의 최소회전반경을 실현하는 압축된 몸체

  • 편리한 승하차

    넓고 낮은 발판은 운전자가 쉽게 승하차할수 있게 도움을 줌으로써 운전자의 안전성을 향상 및 피로감 감소

  • 넓어진 바닥 면적

    불안감을 덜어주고 다리를 편안하게 둘 수 있는 충분한 공간을 제공함으로써 운전자의 피로를 감소

  • 슈퍼 이퀄라이징 충전

    배터리 충전기가 '슈퍼 이퀄라이징 충전'으로 설정되었을 시, 기본 충전 후에 매 24시간마다 균등 충전 실현 지게차의 장기 미사용시에도 배터리가 완충되어 즉시 사용 가능하도록 유지하는 기능

  • 포크 위치 레이져 (옵션)

    포크 높이를 파악할 수 있게 하여 팔렛트 구멍에 안전하고 쉽게 들어갈 수 있도록 안내해 주는 포크 위치 레이저 작업자가 포크 위치 선정을 실패하여 물건과 팔렛트에 손상을 입히는 경우를 예방 이 기능은 높은 위치에 있는 어두운 영역의 하역작업시 유용

    • 안전※ FB시리즈의 가장 중요한 테마 중에 하나인 작업자의 안전

  • 주행 및 하역조작 인터로크(옵션)

    운전자가 좌석에서 벗어날 때 자동적으로 주행과 하역조작 기능이 잠기는 인터로크 기능 운전자가 제대로 착석하지 않거나 운전자가 착석하지 않은 상태에서 컨트롤 레버가 작 동하는 사고를 방지하기 위하여 자동적으로 잠기는 기능

    운전자가 자리에서 일어날 시 작동되는 인터로크

    ※ 인터로크시스템이 실행되면 기본 브레이크는 작동되지 않으니 지게차에서 벗어날때 파킹브레이크를 사용하십시오

  • 비밀번호입력 기능

    올바른 비밀번호를 입력하지 않을 경우 지게차가 작동하지 않는 기능으로 비승인 운전자의 지게차 조작을 방지

  • 속도 제한기

    작업 조건에 따라 제한 가능한 최고 주행 속도 자유롭게 설정 가능한 속도 제한

    핸들각도에 따른주행속도 제한

    지게차가 안전하게 회전하기 위한 기능으로 핸들이 일정 각도 초과시 지게차의 운행 속도가 자동으로 감소

    속도에 민감한 파워핸들

    운전 상태에 따라 다양하게 지원하는 속도에 민감한 파워 핸들 (저속 시 파워 증대 / 고속 시 파워 감소) 고속 운전 중에도 안정적인 주행 조건 제공

  • 넓은 시야의 마스트

    어떤 위치에서도 포크 끝 부분이 잘 보이도록 넓은 시야를 보장하는 마스트 안전하고 신속한 작업이 구현 가능한 낮은 대시보드

  • 밀림 방지

    경사진 곳에서 운전자가 브레이크 페달에 발을 떼는 순간 갑작스럽게 발생할 수 있는 사고를 예방하는 밀림 방지 기능 안전하고 부드러운 출발을 보장

    • 간편한 유지관리

  • 쉽고 빠르게 배터리를 유지 보수 할 수 있도록 댐퍼가 있는 전면 개방 가능한 배터리 칸

  • 쉽고 빠른 서비스를 위하여 드라이브와 유압 모터를 함께 배치 먼지와 물에 대한 저항력 강화

* 가로로 스크롤해주세요.

구분 모델 단위 FB 시리즈(전동 좌승식)
차량제원 1 제조사 　 　 　 Unicarriers
2 형식명 　 　 FB10-8
(1.0ton)		 FB15-8
(1.5ton)		 FB18-8
(1.8ton)		 FB20-8
(2.0ton)		 FB25-8
(2.5ton)		 FB30-8
(3.0ton)		 FB35-8
(3.5ton)
3 적재능력 　 kg 1000 1500 1750 2000 2500 3000 3500
4 하중중심 　 mm 500 500 500 500 500 500 500
5 사용연료 　 　 Battery Battery Battery Battery Battery Battery Battery
6 운전방식 　 　 좌승식 좌승식 좌승식 좌승식 좌승식 좌승식 좌승식
7 타이어형식 전륜/후륜 　 솔리드 / 솔리드
8 휠(×=구동) 전륜/후륜 　 2 x / 2
일반제원 9 최대인상높이 　 mm 3000 3000 3000 3000 3000 3000 3000
10 자유인상높이 　 mm 155 155 155 110 110 110 155
13 포크사이즈 L × W x T mm 920x100x35 1070x122x40 1070x125x45 1070x150x50
14 틸트각도 α/β 전/후  26 deg 6º / 12º 6º / 12º 6º / 12º 6º / 12º 6º / 12º 6º / 12º 6º / 12º
15 전장 9 mm 1955 2055 2245 2285 2150 2735
16 전폭 18 mm 1070 1150 1225 1380
17 마스트최저높이 3 mm 1995 2030 2075 2135
18 마스트최고높이 1 mm 4030 4260 4260
19 헤드가드높이 17 mm 2080 2125 2190 2190
21 최소회전반경 24 mm 1800 1890 2070 2100 2290 2500
22 전방오버행 11 mm 375 435 480 500
23 직각적재통로폭 　 mm 3475 3565 3805 3835 4070 4300
성능 24 속도 주행속도 부하 km/h 14
무부하 16 15
25 상승속도 부하 mm/s 390 350 330 290 265 290 240
무부하 580 510 490 410
26 하강속도 부하 mm/s 430 450
무부하 520 500 450
27 최대견인력 연속 / 순간 kN 7.5/3.0 8.9/3.5 10.1/4.0
29 등판능력 부하/무부하 % 14.3/20.0 14.3/16.7 12.5/16.7 10.0/16.7
중량 32 총중량 　 　 kg 2030 2050 2100 2700 3030 3530 4015
34 축하중 부하 전륜/후륜 kg 2900/780 3720/490 4200/580 4800/700 5620/790 6720/920 7750/990
무부하 전륜/후륜 kg 1200/1480 1170/1540 1320/1710 1460/2040 1450/2460 1885/2775 2310/2930
타이어 36 타이어 크기 전륜 　 6.00-9-10PR 6.00-9-10PR 21x8-9-16PR 28x9-15-14PR 250-15-16PR
37 후륜 　 16x6-8-10PR 18x7-8-14PR 18x7-8-14PR 18x7-8(SE)
38 축간거리 12 　 mm 1250 1350 1400 1600 1800
39 윤간거리 20,21 전륜/후륜 mm 910/900 955/950 1000/950 1140/950
40 최저 지상고 7 최저 　 90 100 90
41 　 프레임 mm 95 115 120
42 브레이크 　 서비스 　 Hydraulic - Foot pedal
43 　 주차 　 Mechanical - Hand lever
배터리/모터제원 45 배터리 전압/용량 V/AH 48 / 330 48 / 400 48 / 450 48 / 565 72 / 450 72 / 450
46 무게전면/측면 kg 650 660 930 800 880 1110 1225
47 모터용량 주행모터 KW 6.90 8.50 11.90
48 유압모터 KW 8.60 9.00 14.00
파워스티어링 KW 0.35 0.55 0.55
54 제어방식 주행 　 FET Inverter
유압 　 FET Inverter
파워스티어링 　 FET Chopper
57 작동압력 어태치먼트 MPa 14.2 (145)6) 15.7 (160)6) 17.2 (175)

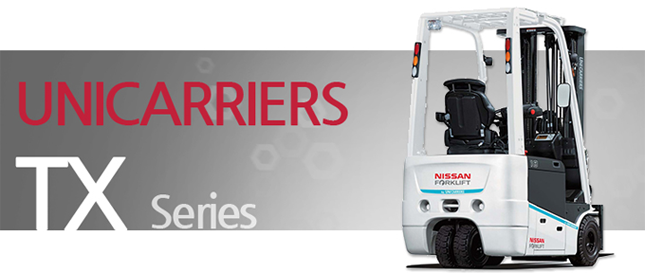

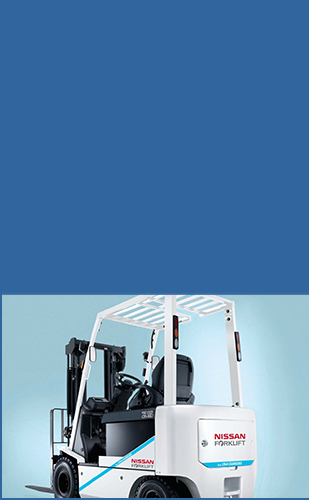

  • 고효율과 생산성

    고품질과 신뢰의 조합으로 TX시리즈를 만들었습니다. 운전시 최고의 선택인 것을 느낄 수 있습니다. 콤팩트한 디자인은 좁은 공간에서 탁월한 운전능력을 보여주고 더블 후륜은 안전성과 적재능력을 보여줍니다.

  • 우수한 기능성과 안전성

    TX시리즈의 핵심은 저에너지소비, 재생브레이크 파워핸들로 재충전하는 AC컨트롤로입니다.

    고 효율성 과 생산성

  • 탁월한 조정능력

    • 삼륜지게차는 좁은 곳에서 빠르고 효과적이게 짐을 옮길 수 있는 장점이 있습니다.
    • 후륜 더블타이어는 안정성과 추가 하중의 능력이 있습니다.

  • 5가지 재생기능

    1. 스위치백 재생
    2. 풋브레이크 재생
    3. 악세레다 OFF 재생
    4. 제어 롤백 재생
    5. 리프딩/ 저속 재생

  • 긴 간격

    유지보스 가동시간은 1200시간으로 늘어났습니다.

  • 6겹 습식브레이크

    완전 밀폐된 습식 6겹브레이크로 유지보수비용이 감소되며, 씰로 덥혀있고 놀라운 지속력을 보여줍니다.

  • 작은 직경핸들과 각도조절

    작은 조절핸들은 이상적인 운전위치를 제공하고 전방시야 확보에 도움을 줍니다.

  • 자동차스타일 라이트/자동방향레버와 전 후진레버(전기타입)

    자동차스타일 라이트는 TX시리즈의 간편한 자동방향레버와 전 후진레버가 증거입니다.

  • 저속운전향상

    액세레이터 페달의 조작능력을 정밀한 제어로 개선하였습니다.

  • 넓은 발판

    넓고 낮은 발판은 넉넉한 운전공간을 만들고 승 하차를 편하게 만든다.

  • 기본 하이노버헤드가드

    • tx시리즈는 동종모델 중 가장 높은 헤드가드(2M)를 기본으로 넉넉한 실내공간을 제공합니다.
    • 오버헤드가드 높이조절가능(1.98M)

    • 우수한기능성과 안전성

  • 로드 미터 (옵션)

    적재된 무게가 LCD모니터에 표시되어 초과 적재를 막아주고 경고음이 발생됩니다.

  • 자가진단시스템

    혁진적인 기술의 자가진단과 대화 타입은 간편한 트러블슈팅과 유지보스시간을 줄여줍니다.

  • 비밀번호 입력기능

    기본 4자리 비밀번호 시스템은 무단지게차 운전을 막아줍니다.

  • 실시간 소비 에너지 표시

    TX시리즈는 이동과 리프팅 작동 시 현 에너지소비상황을 보여줍니다.

  • 마스트 잠금 시스템

    미연의 사고를 방지하기 위해 마스트 잠금 시스템은 운전자 자리를 비었을 때 움직이지 못하게 잠금을 합니다.
    * 마스트 잠금 시스템은 마스트 잠금 전에 3초후 시스템이 활성화됩니다.

  • 틸트 수평 시스템 (옵션*)

    마스트컨트롤 버튼을 누르면 자동으로 수평을 맞춥니다.

    • 메인 옵션장비

  • 핑거팁 컨트롤레버

    옵션 핑거팁 컨트롤 시스템은 전자유압레버, 전 후진레버, 혼, 리프트 등을 간단하게 손가락조작으로 작동이 됩니다.

  • 옵티부(3V) 마스트

    3단 마스트와 비교 시 양쪽 두 개의 프리리프트 실린더가 대체되어 더 좋은 시야를 확보할 수 있습니다.

  • 깔끔한 시야 캐빈

    현대적인 디자인 유리캐빈은 우수한 전 방향시야와 앞 유리가 휘어져 파손을 방지해줍니다. 캐빈장착 시에도 배터리 교환이 용이합니다.

* 가로로 스크롤해주세요.

MODEL TX-13 TX-15 TX-16 TX-18 TX-20
AS1N1L13Q AS1N1L15Q A1N1L15Q AG1N1L16Q A1N1L18Q AG1N1L18Q AG1N1L20Q
적재능력 kg 1,250 1,500 1,500 1,600 1,750 1,800 2,000
하중중심 mm 500 500 500 500 500 500 500
측간거리 (F) mm 1,195 1,195 1,300 1,410 1,300 1,410 1,410
최대인상높이 mm 3,000 3,000 3,000 3,000 3,000 3,000 3,000
전폭 (C) mm 1070
(1105)		 1070
(1105)		 1070
(1105)		 1090
(1105)		 1070
(1105)		 1120
(1105)		 1120
(1105)
전장(포크포함) (B) mm 2,685 2,685 2,790 2,900 2,795 2,905 2,905
오버헤드 가드높이 (D) mm 2,110 2,110 2,110 2,110 2,110 2,110 2,110
회전반경(외부) (A) mm 1,420 1,420 1,525 1,635 1,525 1,635 1,635
